PERI UP nestles up to Ulm Minster - up to 71 m high - for the extensive renovation work. A 7 m high intermediate platform provides a possible storage location for the new stones.
Ulm Minster

Kolm ehitusplatsi – üks kirik: Ulm Minster’i renoveerimine

161.53 m kõrgune Ulm Minster’i peatorn on tuntud kui maailma kõrgeim kirikutorn. Sama muljetavaldav on ka 29 m pikk, 15 m lai ja 26 m kõrge kooriruum. PERI süsteemid abistavad mahukate renoveerimistööde läbiviimisel, mille käigus restaureeritakse peatorni osas võlvlage ja kooriistmeid ning 86 m kõrget kirdetorni.

Kuupäev
04. november 2019
Asukoht
Ulm, Saksamaa
Quick transportation and assembly: The manageable, modular lattice girder ULS Flex provides high-level bridgings – without bulky components and pipe coupling connections.

Laadi alla pressiteate zip-fail

Meedia

Objekti pildid

Saksamaa suurima evangeelse kiriku renoveerimistööd algasid aastal 2015. Aastal 2021 on planeeritud tegutseda kirdetorni juures.

Kohalik kvaliteet

Peatorni renoveerimise edukuse võtmeelemendiks oli PERI UP tellingusüsteem. Turvaline telling on projekteeritud koormustele kuni 15 kN/m². Materjalide ajutiseks ladustamiseks paigaldati 7 m kõrgune platvorm kandevõimega kuni 1,5t. Kuid mitte kandevõime näitajad, vaid materjali tootja kohalik päritolu mängis olulist rolli, kui Minster’i peamüürsepp Michael Hilbert ja meister Andreas Böhm oma valiku tarnija osas tegid. PERI rendipargi asukoht peakontori juures Weißenhornis tähendas lühikesi reise ja õigeaegseid tarneid.

Koostöös eesmärgi saavutamise nimel

PERI insenertugi ulatus 3D planeerimisest struktuurse terviklikkuse kontrollini ja toimus koostöös ehitajate, kohaliku ettevõtte Mack GmbH tellingutööliste ja mõõdistamiste teostaja Moselcopter GmbH-ga. Seda sujuvat koostööd täiendas võimalus paindlikke PERI süsteeme rentida lühikese etteteatamisega.

Kooriruumi kaasaegne mõõdistamine

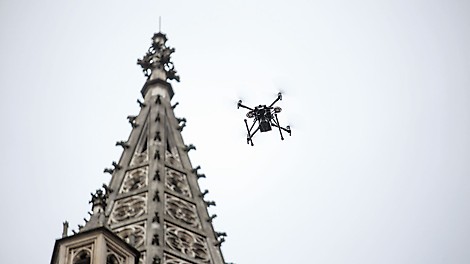

Puuduolevad ehitusplaanid lahendasid PERI insenerid BIM (Building Information Modelling) meetodi abil, kasutades tellingu 3D planeerimist. Varases staadiumis oli võimalik vältida potentsiaalseid ajalooliste materjalide rikkumisi, kasutades 3D skaneerimist ning selle viimist 3D mudelisse. Kooriruumi keerulise geomeetriaga töötamisel kasutati vabalt seisavat PERI UP Flex süsteemi, kogumahuga 13,000 m³.

Kergesti juhitavad süsteemi komponendid peatorni jaoks

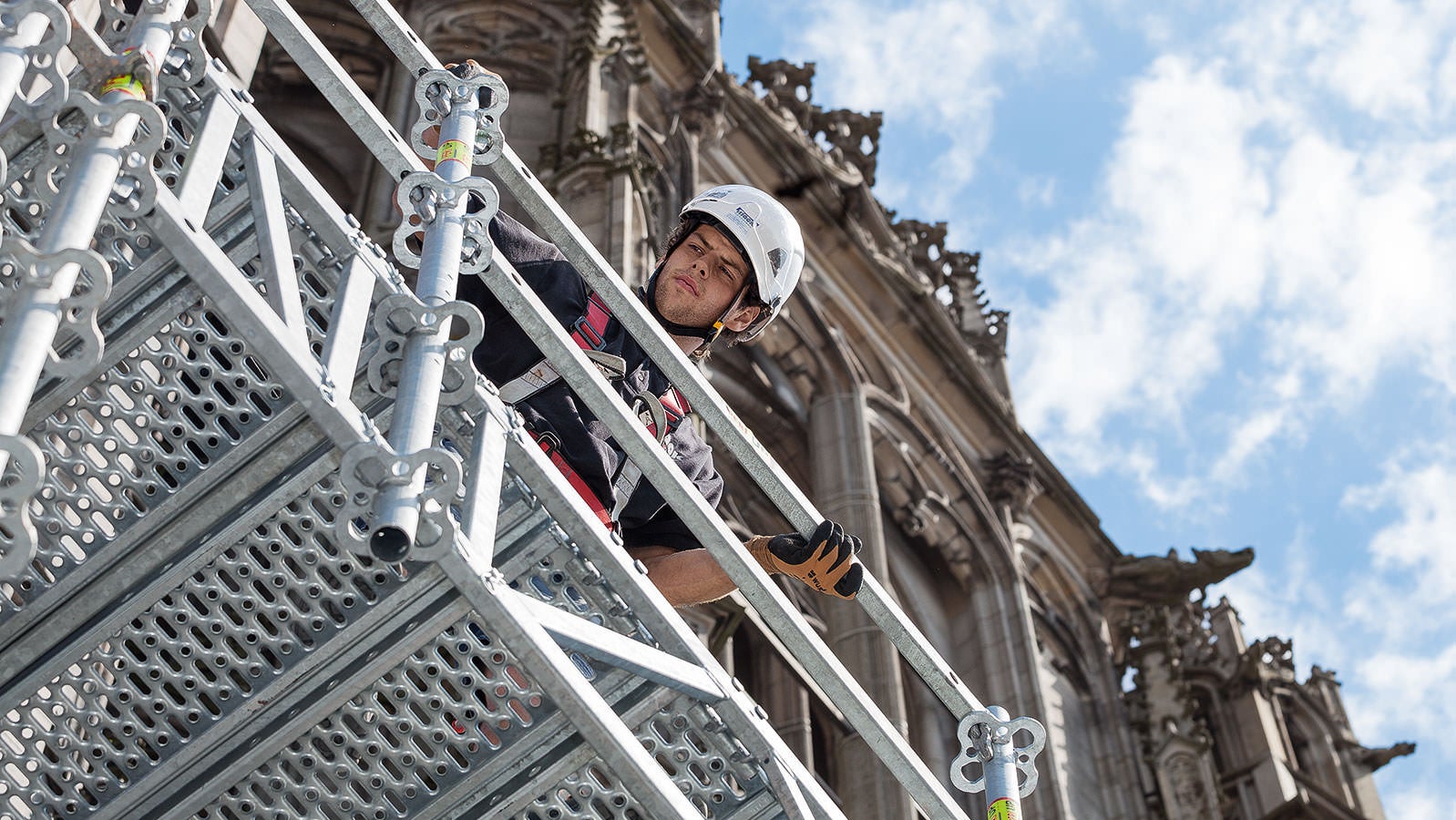

Olulist rolli mängis PERI UP ka peatorni renoveerimisel. Kergesti juhitavad modulaarsed ULS Flex sõrestiktalad lubasid teha 3 kuni 9 m pikki sildasid kõrgusel kuni 30 m ilma torude ühendusteta. Võrdluseks: suuregabariidilised terviksõrestiktalad teeksid paigalduse keerulisemaks või hoopis võimatuks. Tänu komponentide väikesele kaalule sai neid tarnida ka väiksemate veoautodega – oluline faktor, kui tegemist on ajaloolise hoone renoveerimisega.

Ehitusplatsi ülevaade

Hetkel võetakse lahti kooriruumi sisemist tellingut – renoveerimistööd on juba lõppenud. Aastal 2020 on ruum jälle külastajatele avatud. Järjekorras järgmine on 86 m kõrgune kirdetorn, mida on juba drooni abil uuritud.

Klient

Münsterbauhütte [Minster site office], Ulm

Tellingutööde teostaja

Mack Gerüstbau GmbH, Nersingen

3D mõõdistamine

Moselcopter GmbH

Projekti koordineerimine

PERI Germany; PERI Competence Center Industry
